Ausgangsverstärker für Weichendecoder bei Verwendung von motorischen Weichenantrieben

Idee und Umsetzung: Michael Eckardt <ecki@modellbahnfrokler.de>

Verwendungszweck

Der Ausgangsverstärker wird benötigt um motorische Weichenantriebe an einfache Schaltdecoder anzuschließen. Der hohe Strom beim Anlaufen des Weichenmotors bedingt die Verwendung eines Adapterbausteins. Dieser Adapter kann durch ein Relais oder auch aus einer kleinen elektronischen Schaltung bestehen. Für die Verwendung eines elektronischen Bausteins spricht die Langlebigkeit, da dieser über keine mechanischen Teile verfügt, die einem mechanischen Verschleiß unterliegen. Ebenso spricht die Geräuschlosigkeit des Arbeitsprozesses zu Gunsten des Elektronikbausteins. Mittels der unten stehenden sechs Bauteile, sowie einem kleinen Platinenrest ist diese Schaltung in wenigen Minuten aufgebaut und verstärkt den Strom des Decoderausgangs auf preiswerte Weise.

Als Nichtelektroniker weiß ich zwar nicht genau warum das funzt. Das ist mir aber auch egal, weil ich mehrere Decoder mit dieser Schaltung versehen habe, die problemlos ihre Weichenmotore ansteuern.

Die Idee kam mir bei meinem Modellbahnhändler, der für einen Lenz LA10 Adapter horrende 9,- Teuronen verlangte. Zähneknirschend bezahlte ich das Teil. Im Hinterkopf hatte ich allerdings schon eine klare Überlegung: Ab zum richtigen Elektronikfachgeschäft mit Fachpersonal, dass nicht nur verkaufen, sondern auch beraten kann. Nach einer optischen Analyse der Schaltung übergab mir der Verkäufer die benötigten Bauteile. Meine Überraschung war entsprechend groß als er mir an der Kasse nicht mal 2,30 € pro Adapter berechnete! Nach dem Zusammenbraten der Teile und anschließendem Test kam die Originalplatine in ihre Verpackung zurück. Mein Modellbahnhändler tauschte sie am nächsten Tag anstandslos gegen Vorlage des Kassenbons wieder in Barschaft zurück. Selbstverständlich verriet ich ihm nicht den wahren Grund für den Umtausch. Hätte ich ihm diesen genannt, er hätte die Platine sicherlich nicht zurückgenommen.

Den letzten Absatz möchte ich nicht als Anleitung zur Industriespionage verstanden wissen! Als extrem finanziell eingeschränkter Modellbahner wehre ich mich auf diese Weise nur gegen eine überzogene Preispolitik von Herstellern und Fachhandel. Im letzten Jahr des D-Mark-Zeitalters kostete der Adapter noch 11,- DM. Warum dieser jetzt umgerechnet 7,- DM mehr kosten soll, kann ich beim besten Willen nicht verstehen. Diese Abzocke sehe ich nicht ein und lasse sie mir auch nicht gefallen! Die Fa. Lenz kann sich zudem auch nicht beschweren, weil sie die Schaltung ja ohne Gehäuse vertreibt. Sparsamkeit am falschen Ort kann selbst den solidesten Modellbahner zum Ideenklau verleiten.

Bauteile: 2 x T1 = BD 679; 2 x D1 = 1 N 4007, 0,25W; 2 x R1 = 1,5 kΩ 1 x Stück Streifenrasterplatine ca. 25 mm x 15 mm

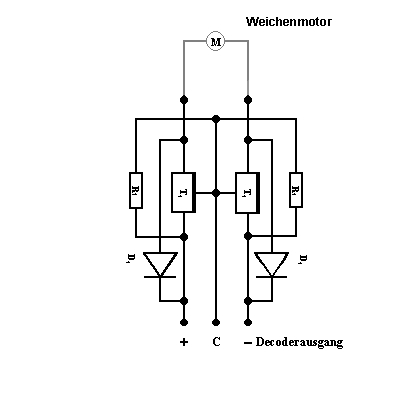

Schaltplan
Die Schaltung
