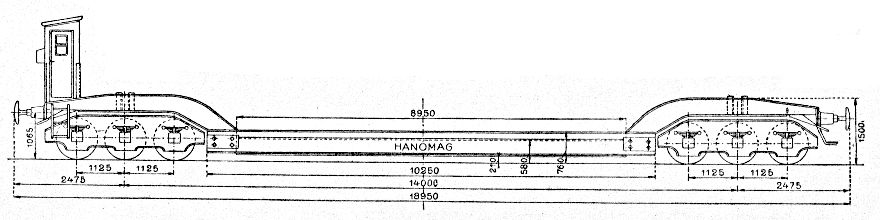

Bild 1: Tiefladewagen der Firma Hanomag
Aus: Röll, Enzyclopädie des Eisenbahnwesens, Band 9, Berlin/Wien 1921, S. 319.
Auf diese Zeichnung stieß ich bei der Suche nach verwertbaren Plänen für den SSt 06.
Ich zitiere aus dem "Röll": "Sechsachsiger Tiefgangwagen der Hannoverschen Maschinenbau- Aktiengesellschaft. [...] Die Zug- und Stoßvorrichtung ist auf den Kopfträgern der Ladebühne angebracht, wodurch eine Entlastung der Drehgestellzapfen von den auftretenden Zug- und Stoßkräften herbeigeführt wird. Die Bremserhütte ist auf die Ladebühne aufgesetzt. Die Bremse wirkt nur auf die Endachsen des der Bremserhütte benachbarten Drehgestells.
Die Lagerung der Ladebühne erfolgt auf dem einen Drehgestell mittels eines Kugelzapfens, auf dem anderen, das in der Mitte einen Drehzapfen aufweist, mittels zweier seitlicher Gleitstücke."
Diesen Wagen könnte man freistilmäßig wie den SSt 06 aus PS mit halbwegs passenden Industrie-Drehgestellen nachbauen.
